FL DESENHO TECNICO

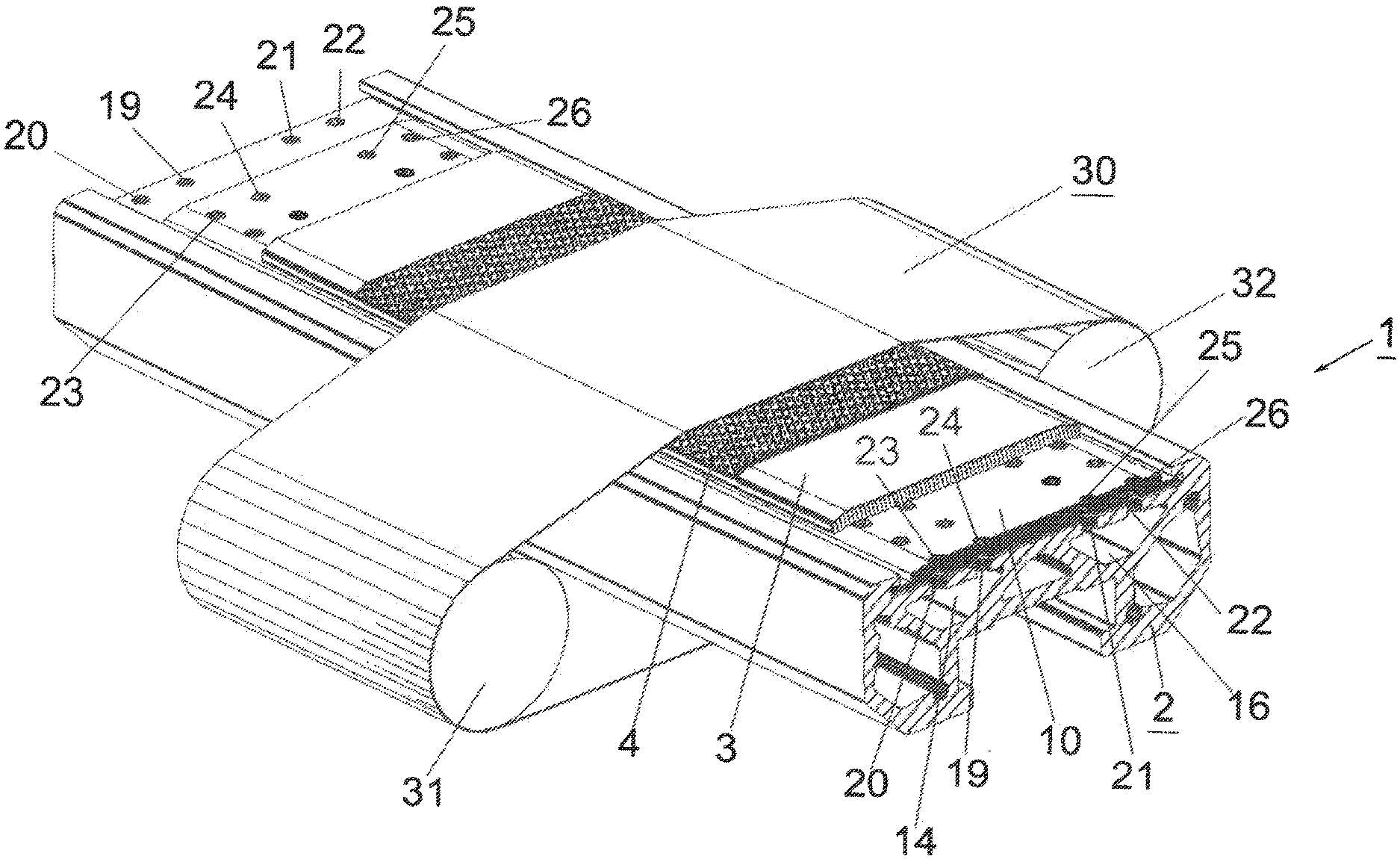

Figura 1 – Vista Isométrica Explodida

Mostra a vista tridimensional explodida do elemento de pressão com componentes numerados de 19 a 32, visualizando como as diferentes camadas se encaixam.

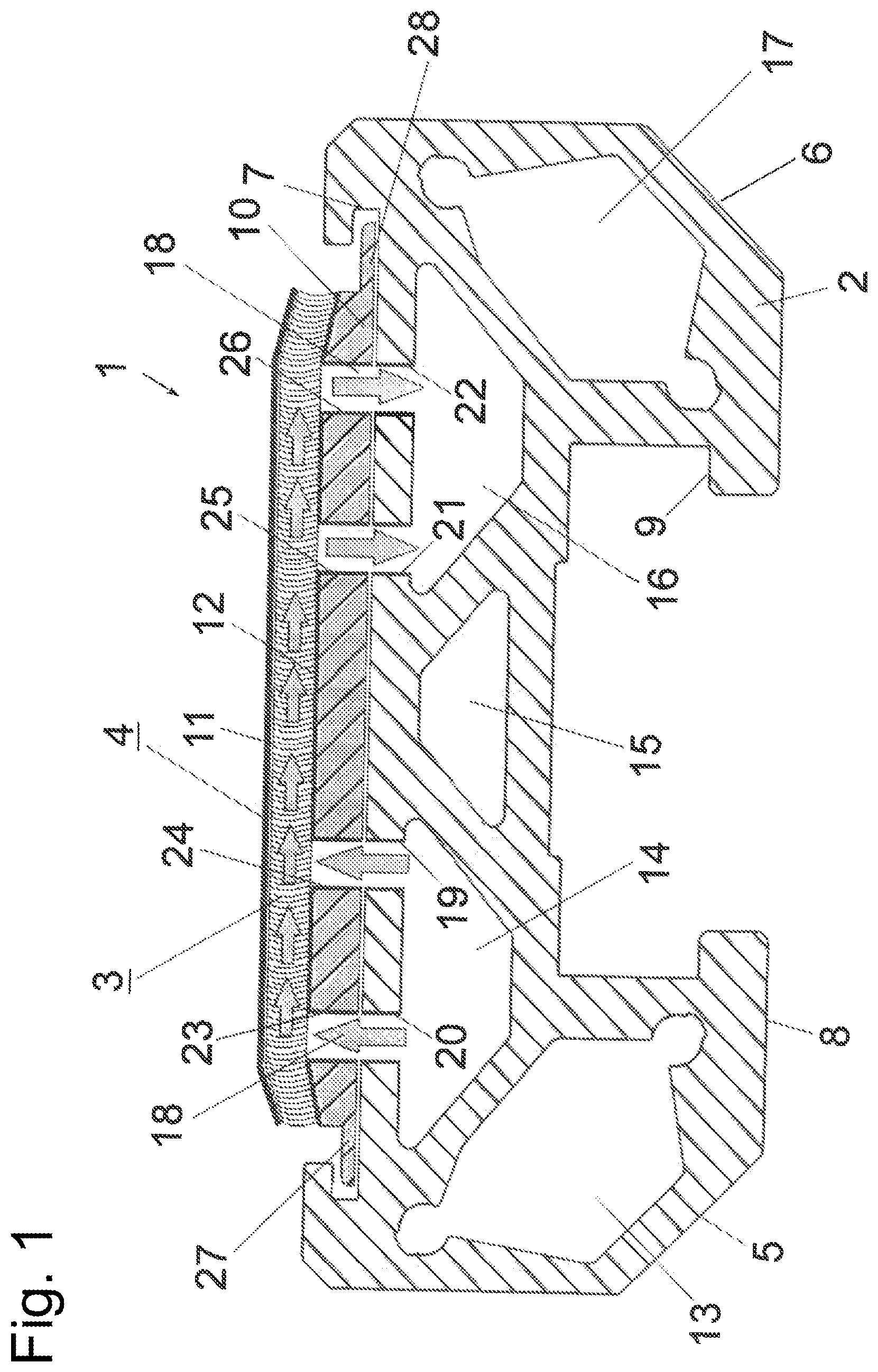

Figura 2 – Corte Transversal

Corte transversal detalhado mostrando a estrutura interna com componentes numerados de 1 a 31, incluindo as camadas de acolchoado e sistema de resfriamento.

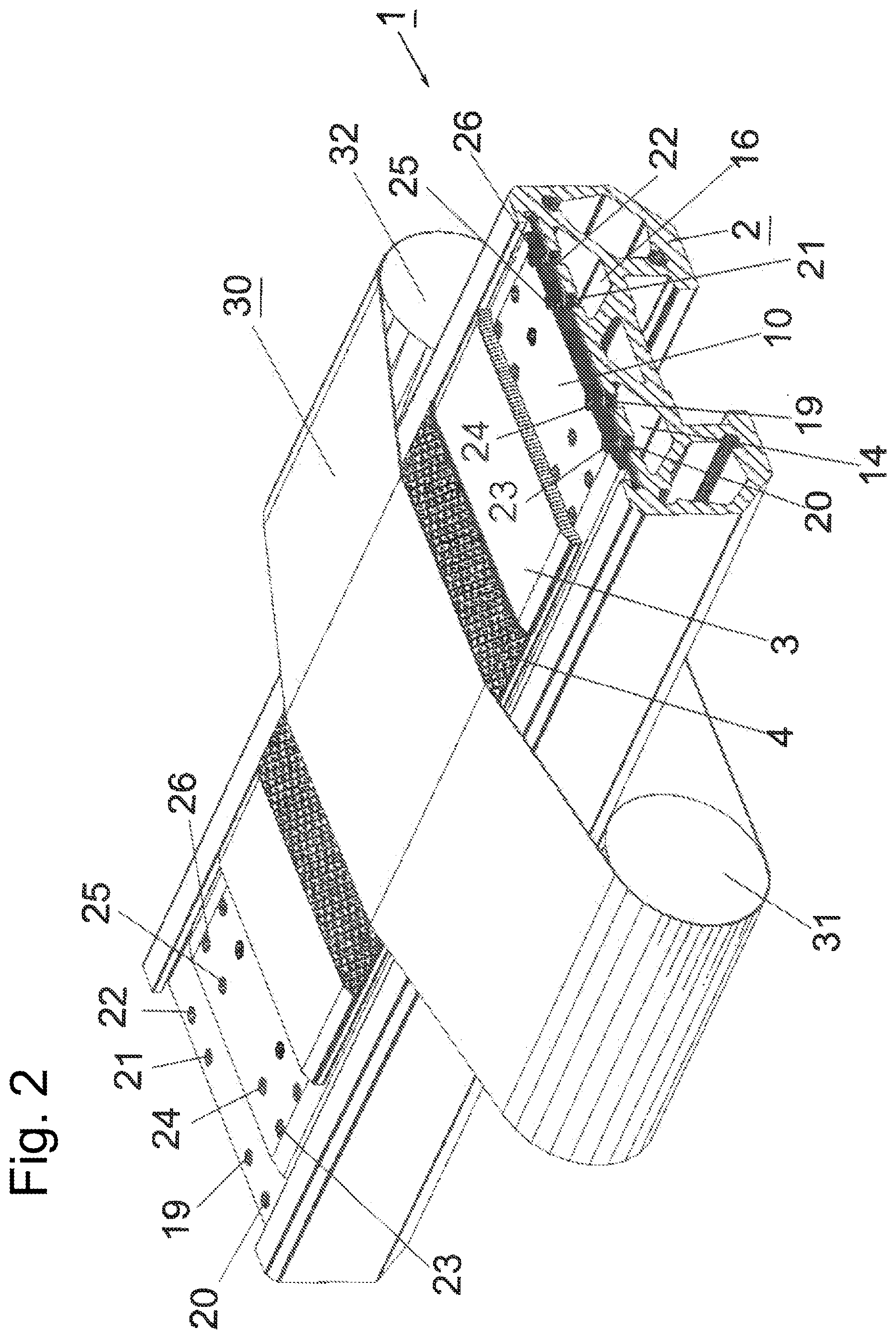

Figura 3 – Vista Explodida em Perspectiva

Vista explodida em perspectiva dos componentes principais com numeração de 3 a 31, destacando o tecido espaçador e sistema de resfriamento integrado.

Inovações Principais:

• • Sistema de resfriamento integrado para fluxo de meio de resfriamento
• • Tecido espaçador especial com duas superfícies têxteis frouxamente tecidas
• • Redução significativa do desgaste da cinta abrasiva
• • Pressão uniforme garantindo qualidade superior de lixamento
